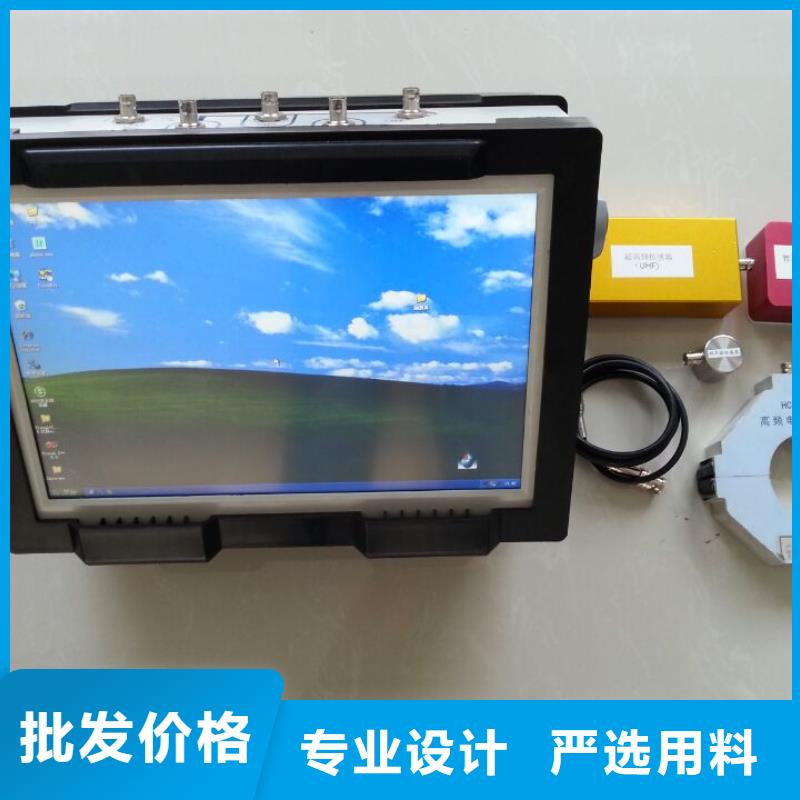

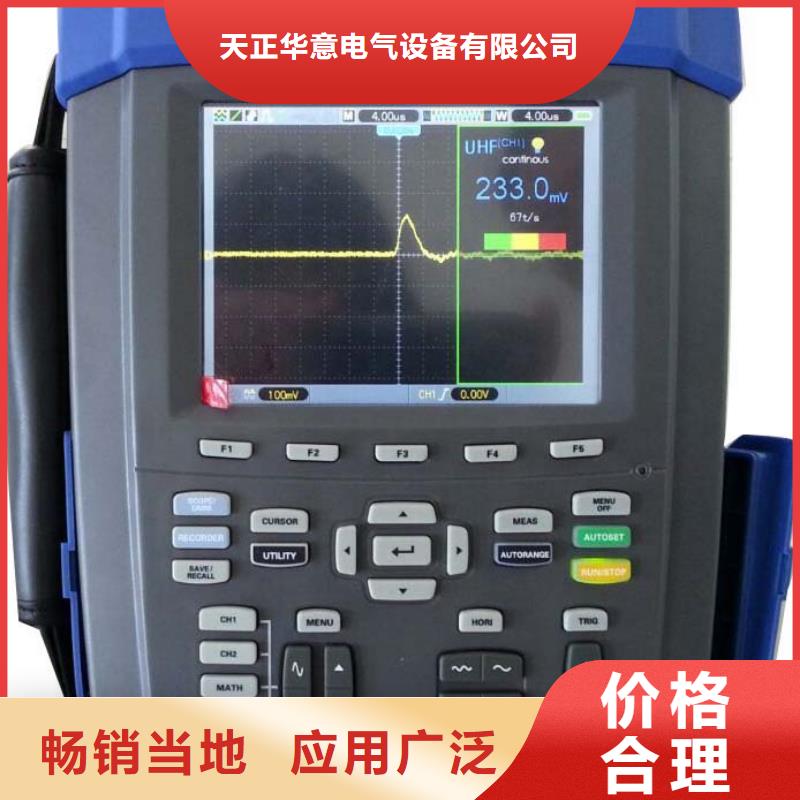

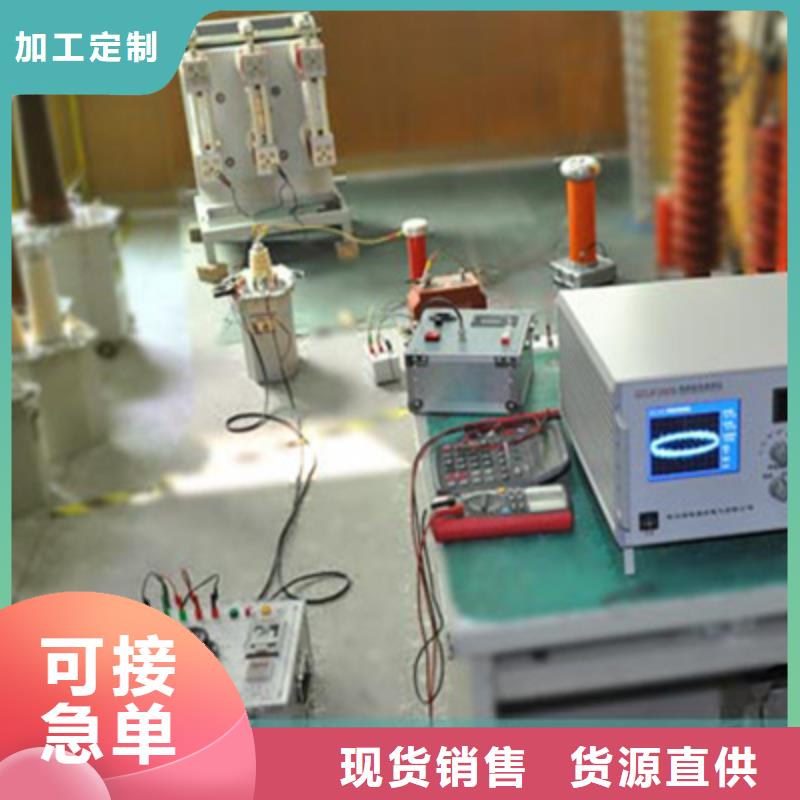

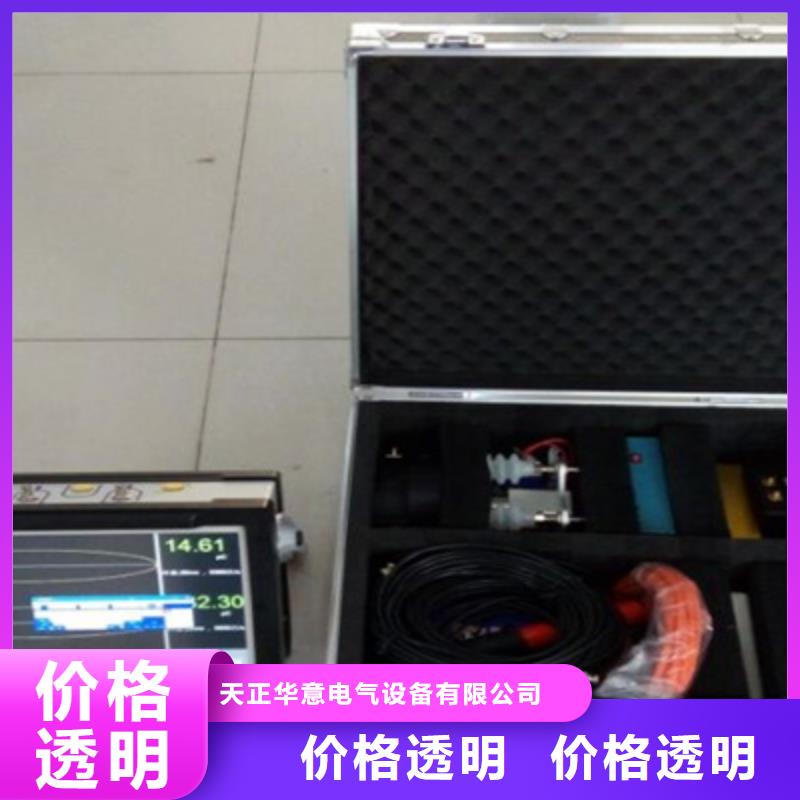

局部放电检测仪 高频脉冲电流法高频脉冲电流检测技术，在足够宽的频带范围内，通过安装在被测设备接地线上的穿芯式电流传感器或钳型电流传感器，检测PD的脉冲信号，也称为高频电流互感器方法。如通过在XLPE电缆接地线上或电缆本体上安装高频电流传感器（HFCT），以耦合高频脉冲电流流经通路上所产生的电磁场信号。HFCT高频电流传感器实际上是一种宽频带罗戈夫斯基线圈型电流传感器，检测频带通常在几百kHz到几十MHz，能够有效地获取PD信号。该电流传感器主要由磁芯、线圈、金属屏蔽盒等组成。磁芯采用耐磨耐蚀、高频高导磁率、损耗小、稳定性好的磁性材料，由两个半环经金属屏蔽盒的闭合结构而形成圆环。金属屏蔽盒为两半环结构，尺寸稍大于磁芯，安放和固定磁芯，该屏蔽盒可屏蔽现场空间的干扰，以减少甚至避免现场测量PD时的干扰。在电力电缆局放检测时，导线和金属屏蔽之间由绝缘材料隔开形成分布电容，该电容只有几百皮法，对高频信号为良导体。因此，高频的局放信号由分布电容对接地引线构成回路传输，在电缆接头屏蔽接地线上安装宽频带电流互感器（HFCT）可检测到放电脉冲信号，并能够确定局部放电的量值。

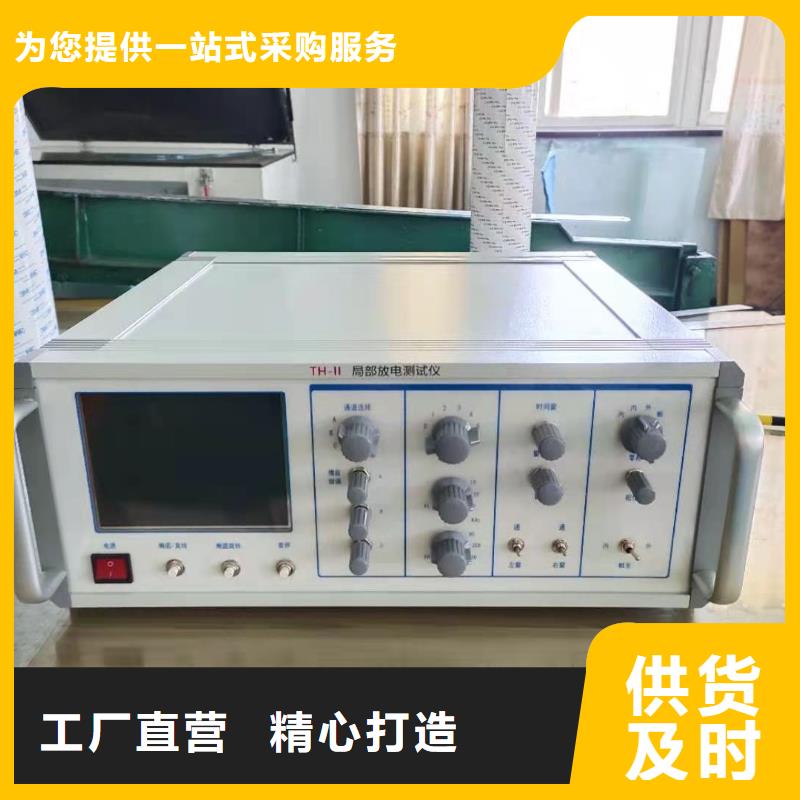

局部放电检测仪局部放电的定义及产生原因在电场作用下，绝缘系统中只有部分区域发生放电，但尚未击穿，（即在施加电压的导体之间没有击穿）。这种现象称之为局部放电。局部放电可能发生在导体边上，也可能发生在绝缘体的表面上和内部，发生在表面的称为表面局部放电。发生在内部的称为内部局部放电。而对于被气体包围的导体附近发生的局部放电，称之为电晕。由此 总结一下局部放电的定义，指部分的桥接导体间绝缘的一种电气放电，局部放电产生原因主要有以下几种：1、电场不均匀。2、电介质不均匀。3、制造过程的气泡或杂质。经常发生放电的原因是绝缘体内部或表面存在气泡；其次是有些设备的运行过程中会发生热胀冷缩,不同材料特别是导体与介质的膨胀系数不同，也会逐渐出现裂缝；再有一些是在运行过程中有机高分子的老化，分解出各种挥发物，在高场强的作用下，电荷不断地由导体进入介质中， 在注入点上就会使介质气化。二 、局部放电的模拟电路及放电过程简介介质内部含有气泡，在交流电压下产生的内部放电特性可由图1—1的模拟电路(a b c等值电路)予以表示；其中Cc是模拟介质中产生放电间隙(如气泡)的电容；Cb代表与Cc串联部分介质的合成电容；Ca表示其余部分介质的电容。(a) 实际介质 模拟电路I——介质有缺陷(气泡)的部份(虚线表示)II——介质无缺陷部份图1—1 表示具有内部放电的模拟电路图1—1中以并联有—对火花间隙的电容Cc来模拟产生局部放电的内部气泡。图1—2表示了在交流电压下局部放电的发生过程。

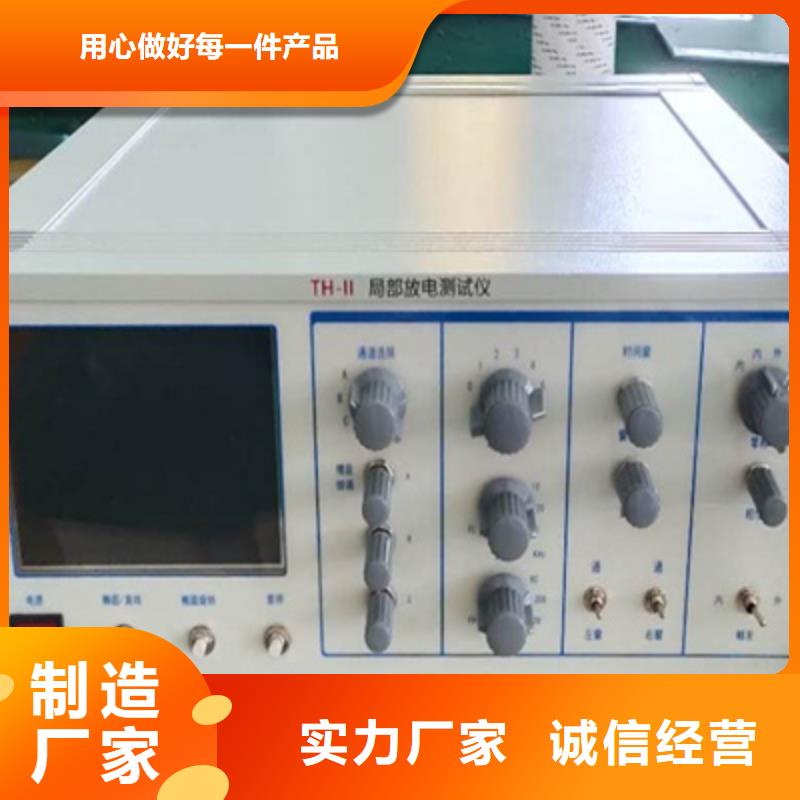

局部放电检测仪放电类型和放电源的辨认先介绍一下示波屏上的椭圆轨迹，它是顺时针方向旋转，正零标脉冲表示试验电压开始由负变向正极性；负零标脉冲则与之相反，两零标间的中点为试验电压的正、负峰值部位。从椭圆上的放电图形辩认放电类型以及识别各种干扰是一门技术性很强并需有丰富实践经验的学问（再结合其他方法予以确认）。CIGRE（国际大电网会议）也为须此专门编了放电图形识谱的小册子，它是根据放电图形中放电位置、移动与否，正负半周的放电幅值一致程度以及放电幅值随试验电压及加压时间的变化特征来判断的，这里只能粗略加以介绍。一般来说来，视为真正的内部气泡形成的局部放电，其主要特征是放电大多产生在靠近试验电压峰值前上升部位的两半周内。（1）典型的内部气泡局部放电（见图五），波形特征：a放电主要显示在试验电压由零升到峰值的两个椭圆相限内。b在起始电压 Ui时放电通常发生在峰值附近，试验电压超过 Ui时，放电向零位延伸。c两个相反半周上放电次数和幅值大致相同（相差至3：1）。d放电波形可分辨。这里又有几种情况：1）如果放电幅值随试验电压上升而增大，并且放电波形变得模糊不可分辨，则往往是介质内含有多种大小气泡，或是介质表面放电；2）如果除了上述情况，而且放电幅值随加压时间而迅速增长（可达100倍或更多），则往往是绝缘液体中的气泡放电，典型例子是油浸纸电容器的放电。图 五（2）金属与介质间气泡的放电（见图六 a），波形特征：正半周有很多幅值小的放电，负半周有少数幅值大的放电，幅值相差可达10：1。其它同上，典型例子是绝缘与导体粘附不佳的聚乙烯电缆放电。如果随试验电压升高，放电幅值也增大，而且放电波形变得模糊，则往往中含有不同大小多个气泡，或者是外露的金属与介质表面之间出现的放电
